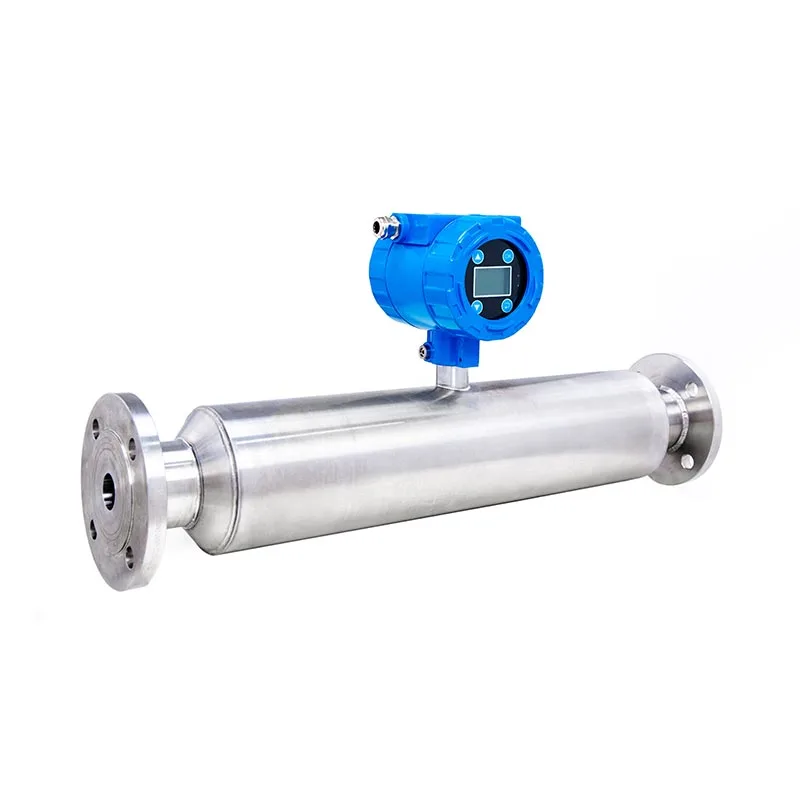

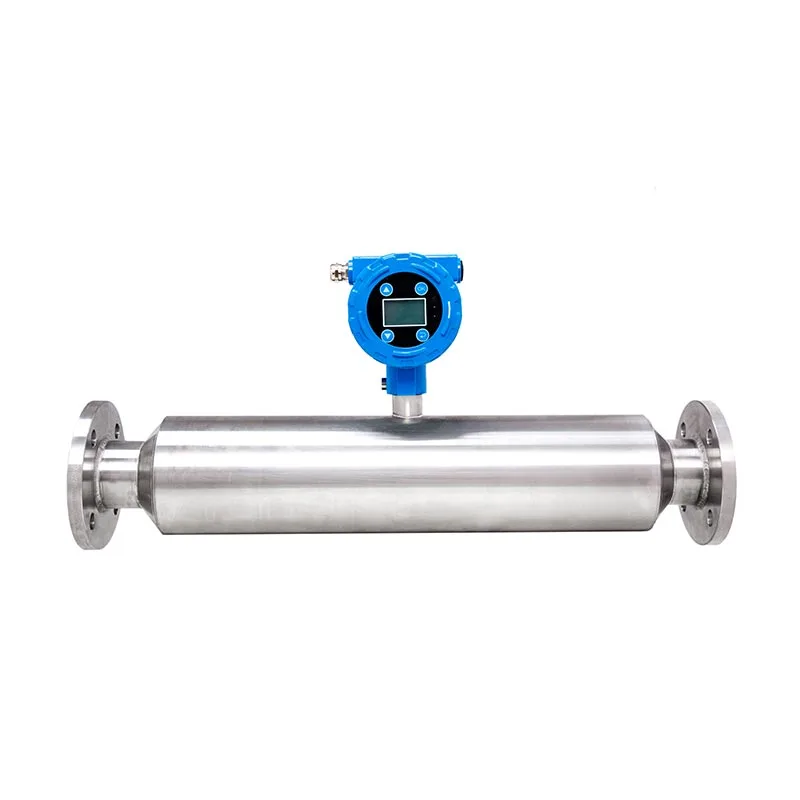

Boru Kəməri Sistemini Dəstəkləyən Filtr Presi üçün Paslanmayan Polad Daxili Boru Şlamı Konsentrasiya Ölçüsü

SINOU, avtomatik monitorinq alətlərinə uyğun filtr pressinə diqqət yetirən peşəkar istehsalçıdır Filtr Press üçün xüsusi Paslanmayan Polad Daxili Boru Şlam Konsentrasiya Ölçüsü üçün Dəstəkləyici Boru Kəməri Sistemi qlobal çap, kimya, elektrokaplama və kağız istehsalı müştəriləri. Boru kəməri birbaşa quraşdırılmış boru şəklində dizayn edilmişdir filtr presi üçün daxil olan məhlul boru kəməri üçün struktur, yüksək özlülüklü, aşındırıcı boya şlamını və kimyəvi şlamı hədəfləyir çap tullantı sularının xüsusiyyətləri.

Bütün islanmış hissələr isteğe bağlı Hastelloy anti-korroziya ilə SUS316L paslanmayan poladdan istifadə edir. fərdiləşdirmə; real vaxt rejimində 4-20mA/RS485 siqnal çıxış bağlantıları, qidalanma axını tənzimləmək üçün avtomatik idarəetmə şkafını sıxın və membran sıxma təzyiqini ağıllı şəkildə. Biz borunun diametrini, ölçmə diapazonunu və partlayışa davamlı dərəcəsini uyğunlaşdırırıq Kimyəvi Çap və Boyama Membran Filtr Presi ilə uyğunlaşdırılmış tam avtomatik qapalı dövrəli susuzlaşdırma sistemi qurmaq.

Əsas Məhsul Xüsusiyyətləri

1. Tam paslanmayan polad boru şəklində inteqrasiya olunmuş struktur Bütün boru gövdəsi və Paslanmayan Polad Inline-nin sensor komponentləri Filtr Presini Dəstəkləyən Boru Kəməri Sistemi üçün Boru Şlam Konsentrasiya Ölçüsü SUS316L paslanmayan poladdan istifadə edir, müqavimət göstərir çap boyası məhlulunun turşu, qələvi və duz korroziyası, uzunmüddətli aşındırıcı mühitdə pas zədələnməsinin qarşısını almaq.

2. Qeyri-nüvə ultrasəs ölçmə texnologiyası Radioaktiv mənbə yoxdur, emalatxana istehsalı üçün təhlükəsizdir; köpük əleyhinə & anti-lif müdaxilə dizaynı, yüksək lifli çap şlamını və incə kimyəvi şlamını uyğunlaşdırın, sabit ölçmə hətta boru kəmərinə daxil olan hava ilə.

3. Birbaşa flanşlı boru kəmərinin quraşdırılması Daxili boru konstruksiyası birbaşa filtr presinin qidalandırıcı boru kəmərinə bağlanır bypass transformasiyası olmadan, mövcud filtr pres emalatxanası üçün mülki və boru kəmərinin dəyişdirilməsi xərclərinə qənaət edin.

4. Filtr presi PLC ilə avtomatik əlaqə Real vaxt rejimində konsentrasiya siqnalının çıxış əlaqələri filtr pressinə nəzarət sistemi; məhlulun konsentrasiyası müəyyən edilmiş həddi aşdıqda, sistem avtomatik olaraq qidalanma nasosunun sürətini azaldır və ya membranı genişləndirir filtr tortunun nəmini sabitləşdirmək üçün sıxma vaxtı.

5. Özünü təmizləyən anti-yapışmayan daxili boru Cilalanmış daxili boru səthi boya piqmentinin və incə çamurun yapışmasının qarşısını alır, müntəzəm əl ilə təmizləmə tezliyini azaldır.

6. Çoxlu siqnal çıxışı və ağıllı displey Yerli LCD real vaxt konsentrasiyası ekranı + 4~20mA analoq + isteğe bağlı RS485 Modbus rabitəsi, uzaqdan bulud məlumatlarının toplanması və istehsal rekordunun ixracını dəstəkləyir.

Texniki Parametr Spesifikasiyası

İş prinsipi

1. Əsas Ölçmə Prinsipi

Konsentrasiya sayğacı qabaqcıl ultrasəs inline aşkarlama prinsipini qəbul edir. Bulamaç boru vasitəsilə axdıqda Filtr Press Dəstəkləyici Boru Kəməri üçün Paslanmayan Polad Daxili Boru Şlamı Konsentrasiya Ölçerinin ölçü gövdəsi Sistem, ultrasəs dalğaları maye mühit vasitəsilə ötürülür. Alət real vaxtda bərk məzmunu hesablayır və boya və içərisində asılmış bərk hissəciklərin yaratdığı səs sürətinin zəifləməsini aşkar edərək məhlulun konsentrasiyası kimyəvi məhlul.

2. Siqnalın Çevrilməsi və Məlumat Çıxışı

Daxili yüksək dəqiqlikli sensor çip toplanmış ultrasəs siqnallarını rəqəmsal konsentrasiya məlumatlarına çevirir. The cihaz standart 4-20mA və ya RS485 rəqəmsal siqnalları çıxarır və real vaxt konsentrasiyası dəyərini uyğun gələnə ötürür. Kimyəvi Çap və Boyama Membran Filtr Presinin PLC kabineti.

3. Filtr Press Sistemi ilə qapalı dövrəli Avtomatik İdarəetmə

Əvvəlcədən təyin edilmiş yuxarı və aşağı konsentrasiya həddinə uyğun olaraq, filtr presi idarəetmə sistemi avtomatik olaraq tənzimlənir qidalanma nasosunun tezliyi və qidalanma axını: filtr lövhəsinin sızmasının qarşısını almaq üçün məhlul çox qalın olduqda yem sürətini azaldın; istehsal səmərəliliyini artırmaq üçün məhlul çox nazik olduqda qidalanma həcmini artırın. Eyni zamanda, sistem optimallaşdırır Son filtr tortunun nəmini sabitləşdirmək üçün membran sıxma vaxtı.

4. Müdaxilə əleyhinə köməkçi dizayn prinsipi

Güzgü ilə cilalanmış daxili boru çamurun yapışmasını və qabarcıq yapışmasını azaldır. Daxili alqoritm avtomatik olaraq aradan qaldırır sabitliyi təmin etmək üçün çap çamurunun tərkibində olan mikro hava kabarcıkları və qısa tekstil lifindən müdaxilə ölçmə dəqiqliyi.

5. Məlumatların göstərilməsi və Uzaqdan Yükləmə

Sahədə LCD ekran birbaşa konsentrasiya məlumatlarını göstərir; isteğe bağlı bulud ötürmə modulu yükləmələri tarixi konsentrasiya qeydləri, istehsal məlumatlarının statistikasını asanlaşdıran və sonrakı formulun optimallaşdırılması lilin susuzlaşdırılması.

Əməliyyat tədbirləri

1. Quraşdırmadan əvvəl və İstismar Məsləhətləri

(1) Ölçmənin qarşısını almaq üçün quraşdırmadan əvvəl boru kəmərinin daxili zibilini, pambıq lifini və bərk parçalarını təmizləyin boru.

(2) Quraşdırıldıqdan sonra təmiz su ilə sıfır kalibrləməni tamamlayın; yuxarı/aşağı konsentrasiya limiti parametrlərini təyin edin süzgəc pres keçidinə nəzarət üçün uyğun yerli lil.

(3) Sayğacı üfüqi düz boru hissəsinə quraşdırın; dirsəkdən, nasosun çıxışından və ani boru genişlənməsindən çəkinin turbulent axın müdaxiləsini azaltmaq üçün mövqe.

2. Gündəlik Running Management

(1) Boş boruyu mühitsiz işlətməyin; anormal məlumat sürüşməsinin qarşısını almaq üçün boru kəməri boşaldılırsa, enerjini kəsin.

(2) Sabit qidalanma təzyiqini saxlayın, aşkarlama dəqiqliyinə təsir edəcək axın sürətinin kəskin artımından qaçın.

(3) Hər növbədə real vaxt ekranını və PLC rəy siqnalını yoxlayın; məlumat anormal şəkildə dəyişirsə, yoxlama üçün dayandırın.

3. Daimi Baxım Qaydaları

(1) Yapışqan piqmenti və özlü şlamı çıxarmaq üçün gündəlik bağlandıqdan sonra daxili borunu təmiz su ilə yuyun.

(2) Hər 30 gündə əl ilə nümunə götürmə laboratoriyası müqayisəsini aparın, ölçmə dəqiqliyini təmin etmək üçün aləti yenidən kalibrləyin.

(3) Kabelin möhkəmliyini və qabığın möhürlənməsini hər ay yoxlayın; aşındırıcı atelye üçün köhnə sızdırmazlıq hissələrini vaxtında dəyişdirin.

4. Ətraf Mühitin Xüsusi Mühafizəsi

(1) Güclü turşu və qələvi boyalı çamurun işləmə vəziyyəti üçün konsentratlaşdırılmış kimyəvi maddələrin birbaşa üzərinə tökülməsindən çəkinin. avadanlıq gövdəsi.

(2) Çöldə quraşdırılmış qurğular idarəetmə qutusunu uzun müddətli yağışdan qoruyur; partlayışa davamlı versiya açılmamalıdır alışan qaz mühitində elektrik korpusu.

5. Uzunmüddətli Kapatma İdarəetmə

Əməliyyatı 15 gündən çox dayandırarsanız, borunun içindəki qalıq lilləri tamamilə təmizləyin, daxili boşluğu quru saxlayın və boru kəmərini möhürləyin. hər iki ucu.

Fərdiləşdirmə və İstehsal Prosesi

Addım 1: Yerində İş Vəziyyəti Əlaqəsi və Texniki Parametrlərin Təsdiqi

Texniki mühəndislərimiz Kimyəvi Çap və Boyama Membranını təchiz edən müştərilərdən tam sahə parametrlərini toplayır. Boru kəmərinin nominal diametri, məhlulun pH dəyəri, lif tərkibi, iş temperaturu, boru kəməri daxil olmaqla filtr presi təzyiq, faktiki konsentrasiyanın dəyişmə diapazonu, PLC əlaqə tələbi və atelyenin partlamaya davamlı tələbi Boru Kəməri Sistemini Dəstəkləyən Filtr Presi üçün Paslanmayan Polad Daxili Boru Şlamı Konsentrasiya Ölçüsü. Təsdiq edin islanmış material (SUS316L/Hastelloy/Titanium), ölçü diapazonu, siqnal çıxış rejimi (4-20mA/RS485), bitirmə fərdi texniki sxem və məlumatların təhlilindən sonra rəsmi kotirovka.

Addım 2: CFD Flow Field Simulation + CAD Struktur Optimizasiyası Dizaynı

Ar-Ge komandası daxili boru radian, ultrasəs sensor quraşdırılmasını optimallaşdırmaq üçün CFD maye simulyasiya proqramını qəbul edir Filtr Presi üçün Paslanmayan Polad Daxili Boru Şlamı Konsentrasiya Ölçerinin mövqeyi və axın kanalı sxemi Boru Kəməri Sistemini dəstəkləyən, çamur turbulentliyi, lif sarğı və havanın yaratdığı ölçmə müdaxiləsini aradan qaldırın qabarcıq. Rəsmi istehsal çertyojlarını, komponent BOM və əlaqə parametrləri vərəqini daxili texniki sonra tamamlayın audit.

Addım 3: Xammalın Təchizatı və Gələn Yoxlama

Sertifikatlı paslanmayan polad boru blankını, yüngül lehimli materialı, ultrasəs sensoru modulunu, sənaye ötürücüsünü və satın alın. konsentrasiya ölçən elektron aksesuarlar. Suya batırılmış bütün metal xammallar turşu əsaslı immersiyadan keçir antikorroziya ləkə testi; elektron komponentlər saxlamadan əvvəl yüksək aşağı temperaturda yaşlanma skrininqini tamamlayır, rədd edir bilavasitə keyfiyyətsiz xammal ehtiyatı.

Addım 4: CNC Precision Emalı və Korroziyaya Qarşı Səth Müalicəsi

1.Adopt CNC lazer kəsmə, sorunsuz avtomatik qaynaq və boru əsas gövdə üçün dəqiq dönüş;

2.Standard SUS316L boru daxili divar anti-yapışma üçün güzgü cilalama həyata keçirir; Hastelloy/Titan xüsusi hazırlanmışdır hissələri turşu və qələvi korroziyaya davamlılığı artırmaq üçün turşu pasivasiyasını bitirir, çap boyası çamurunu uyğunlaşdırır ətraf mühit;

3. Xarici qoruyucu qabıq tökmə + korroziyaya qarşı boya çiləmə üsulu ilə işlənir.

Addım 5: Sensor yığılması, dövrə naqilləri və proqramın əvvəlcədən qurulması

Peşəkar işçilər montaj spesifikasiyasına uyğun olaraq boru şəklində olan gövdə daxilində ultrasəs sensoru zondlarını düzəldirlər; yığmaq ötürücü, displey modulu və naqil terminalı. Proqram öncəsi konsentrasiyanın yuxarı/aşağı həddi, filtr pres bağlantısı emalatxanada müştərinin lil xüsusiyyətinə uyğun olaraq çıxış parametri və müdaxilə əleyhinə alqoritm, daxili bitir dövrənin sazlanması.

Addım 6: Simulyasiya edilmiş Çap Şlamını Yükləmə Fabriki Testi (Əsas QC Linki)

Hər bir hazır Konsentrasiya Ölçer öz-özünə hazırlanmış yüksək lifli turşu-qələvi boya lil mayesi ilə 48 saat fasiləsiz simulyasiya testindən keçir. Test ölçmə dəqiqlik, qabarcıq və anti-lif müdaxilə performansı, siqnal çıxışının sabitliyi və əlaqə reaksiyası ilə filtr presi PLC; test məlumatları dözümlülük diapazonunu keçərsə, daxili alqoritmi tənzimləyin.

Addım 7: Hazır məhsulun hərtərəfli keyfiyyət yoxlaması

Ölçü dözümlülüyünü, qorunma dərəcəsini (IP65/IP67/EX partlamaya davamlı), sızdırmazlıq performansını və bütövlükdə yenidən yoxlayın maşının iş vəziyyəti; anbardan əvvəl sınaq məlumatları ilə zavod yoxlama hesabatı verin. başına 5% təsadüfi seçmə partiyanın ardıcıllığına zəmanət vermək üçün təkrar yoxlama üçün partiya.

Addım 8: Nəmliyə qarşı İxrac Qablaşdırma və Göndərmə

Daxili boru və metal hissələri pas əleyhinə yağla örtün, əsas komponentləri suya davamlı plastik filmlə sarın; paket qarşısını almaq üçün ixrac kontrplak qutusuna komplekt avadanlıq, ehtiyat möhürlər, quraşdırma rəsmləri və istismar təlimatı dəniz suyunun rütubəti və xaricdəki filtr pres layihələri üçün uzun məsafəli dəniz daşınması zamanı toqquşma zədəsi.

Addım 9: Satışdan sonra Quraşdırma Rəhbərliyi və Yerində İstismar Xidməti

Uzaqdan video quraşdırma təlimatı və parametrlərin kalibrlənməsi xidmətini təmin etmək; tam dəstli filtrin toplu sifarişi üçün pres + konsentrasiya ölçmə layihəsi, müştərinin çap və boyama emalatxanasına peşəkar texniklər təşkil edin Filtr Presi üçün Paslanmayan Polad Daxili Boru Şlamı Konsentrasiya Ölçerinin yerində quraşdırılması üçün Boru Kəməri Sistemini dəstəkləyən, Kimyəvi Çap və Boyama Membran ilə bütün xətt qapalı dövrə əlaqə testini tamamlayın Filtr Gündəlik kalibrləmə və texniki xidmət üçün pres və operatorları qatar. 1 illik tam maşın zəmanətini həyata keçirin və ömürlük qiymətli ehtiyat hissələrinin təchizatı xidməti.

Rəqiblərlə məhsul müqayisəsi

Uyğun dəstəkləyici avadanlıq

1. Əsas Uyğunlaşan Host: Kimyəvi Çap və Boyama Membran Filtr Presi

Konsentrasiyaölçən birbaşa filtr presinin qidalanma boru kəmərinə quraşdırılır, real vaxtda şlamı ötürür pres PLC şkafını filtrləmək üçün konsentrasiya siqnalı. Filtr presi qidalanma sürətini, yemi avtomatik tənzimləyir konsentrasiya məlumatlarına görə müddəti və membran sıxma təzyiqi, son filtr tortunun nəmini sabitləşdirir 55%~70% arasında, daşqın sızmasını və uyğunsuz lil sıxlığının səbəb olduğu filtr parçalarının tıxanmasını azaldır.

2. Dəyişən Tezlikli Bulamaç Qidalandırma Pompası

4~20mA siqnal vasitəsilə konsentrasiya ölçmə cihazı ilə əlaqələndirilir; daxil olan lil həddindən artıq konsentrasiya edildikdə, nasos azalır qidalanmanı yavaşlatmaq üçün işləmə tezliyi; çox nazik şlam üçün nasos qidalanma həcmini artırmaq üçün sürətlənir. reallaşdırmaq qapalı dövrəli avtomatik qidalanma və nasosun tez-tez əl ilə tənzimlənməsindən çəkinin.

3. Avtomatik Flokulyant Dozajlama Sistemi

Konsentrasiya məlumatları avtomatik dərman əlavəsini istiqamətləndirir: yüksək konsentrasiyalı lil flokulyant dozasını artırır avtomatik olaraq, aşağı konsentrasiyalı xam maye kimyəvi qidalanma miqdarını azaldır, koaqulyant xərclərini 18% ~ 28% qənaət edir və qarşısını alır həddindən artıq kimyəvi tullantılar.

4. Çirkab su çəni üçün qarışdırıcı qarışdırıcı

Şlamın daxil olmasından əvvəl tam homojenləşdirilmiş və vahid konsentrasiyada saxlamaq üçün çamur saxlama çəninin qarşısında quraşdırılmışdır. qidalanma boru kəməri, konsentrasiya ölçmə cihazının ölçülməsinə təsir edən kəskin konsentrasiya dəyişkənliyini kəskin şəkildə azaldır dəqiqlik və filtr presinin işləmə sabitliyi.

5. Intelligent PLC Mərkəzi İdarəetmə Şkafı

Konsentrasiya məlumatlarını toplamaq, filtr presinin işləmə parametrləri, nasosun işləmə vəziyyəti sinxron şəkildə; dərk etmək lil kondisioner, qidalanma və filter presleme tam proses pilotsuz avtomatik nəzarət, dəstək tarixi data saxlama və RS485 rabitəsi ilə uzaqdan bulud yoxlaması.

6. Köməkçi Ölçmə Alətləri (İstəyə görə)

Onlayn pH Monitoru: Çap boyası çirkab sularının turşu-qələvi dəyişkənliyinə nəzarət edin, tənzimləmək üçün konsentrasiya məlumatlarını uyğunlaşdırın filtr lövhəsinin korroziyaya qarşı konfiqurasiyası və dərman formulu;

Boru kəməri elektromaqnit axınıölçən: real vaxt quru çamurun cəmini hesablamaq üçün konsentrasiya ölçən ilə əməkdaşlıq edin istehsal statistikası üçün çəki.

7. Slurry Conveyor & Filter Cake Boşaltma Konveyeri

Konsentrasiya ilə idarə olunan sabit qidalanma filtr tortunun konsistensiyasını yaxşılaşdırır; vahid quru filter tort daha çoxdur lilin avtomatik daşınması və xaricə atılması üçün əlverişlidir.

Məhsulun Sertifikatlaşdırılması

Bütün Paslanmayan Polad Inline Boru Şlam Konsentrasiya Ölçüsü AB-yə uyğun olaraq CE sertifikatı almışdır. Avropa bazarında sərbəst dövriyyə üçün uyğun olan elektrik təhlükəsizliyi və elektromaqnit uyğunluğu standartları.

Məhsullar müvafiq ISO keyfiyyət idarəetmə sistemi sertifikatından keçir, bütün istehsal axını standartlaşdırılır keyfiyyətə nəzarət spesifikasiyası.

Tam rəsmi sertifikatlaşdırma sənədləri müştərinin gömrük bəyannaməsi, layihə təklifi və üçüncü tərəf yoxlaması.
