Çində Peşəkar Çirkab Su Sistemi Təchizatçısı

SINOU Karbon Neytrallığı Çirkab Su Təmizləmə Sistemi, Səudiyyə tenderinin tələb etdiyi tam komplekt qalıq betonun bərpası və məcmu regenerasiya sistemini mükəmməl şəkildə dəstəkləyən, beton qarışdırma zavodunun qələvi çirkab suları üçün xüsusi hazırlanmış konteynerləşdirilmiş inteqrasiya olunmuş zərərsizləşdirmə və təkrar emal qurğusudur.

Beton zavodunun çirkab suları ultra yüksək qələviliyə (xam pH 12,5-13) və ağır asılmış səhra lillərinə (50-100 μm ultra incə qum) malikdir. Bu tullantı su sistemi ənənəvi kaustik soda dozasını əvəz edən qida dərəcəli maye CO₂ karbonatlaşdırma neytrallaşdırma texnologiyasından istifadə edir. O, birbaşa hasilatın təkrar istifadəsi üçün tullantıların pH-nı 6,5-8,5-ə qədər sabitləşdirir, ikincil çirklənməni aradan qaldırır, lil çökmələrini azaldır, nasosun tıxanmasını aradan qaldırır və sistemin uzunmüddətli əlçatanlığını 95%-dən yuxarı qaldırır.

Tam Avadanlıq Tərkibi

Tam sürüşmə ilə quraşdırılmış su dövriyyəsi sistemi bu əsas birləşmələrdən ibarətdir:

● Maye CO₂ saxlama çəni və buxarlandırıcı qurğu

● Təzyiq azaldıcı və qaz verən elektrik stansiyası

● İki mərhələli kaskad reaksiya reaktoru

● Yüksək təzyiqli pistonlu qidalandırıcı nasos dəsti

● PH onlayn ötürücü və real vaxt monitorinq zondu

● Hovuz mayesinin səviyyəsinin bloklanmasına nəzarət üçün radar səviyyə ölçeri

● PLC+MCC elektron avtomatik idarəetmə şkafı, HMI sensor ekranı və mobil APP pultu

● Təzyiq təhlükəsizliyinə nəzarət sistemi və qaz-maye solenoid klapanları

● Lil susuzlaşdırması üçün bərk-maye filtr presi / şlam filtri

● Xam su çəni, keçid bufer çəni, təmiz suyun təkrar istifadəsi üçün çən və boru kəməri çərçivəsini dəstəkləyən

Tam İş Akışı və Proses Təsviri

Addım 1: Çiy Suyun Toplanması və Ön Filtrasiyası

Tərkibində kütləvi ultra incə səhra lilləri olan yüksək qələvi tullantı suları beton bərpa xəttindən xam su çəninə axır. Böyük flocs və qaba bərk maddələr əvvəlcədən kəsilir; həll olunan lillə dolu tullantı suları pistonlu qidalandırıcı nasos vasitəsilə reaksiya moduluna vurulur.

Addım 2: CO₂ Atomizasiya və İki Mərhələli Neytrallaşdırma

Maye CO₂ qaz halında olan CO₂-ə buxarlanır, təzyiqlə tənzimlənir və möhürlənmiş iki mərhələli reaktora vurulur. Qələvi tullantı suları qüllənin içərisində atomlaşdırılır və CO₂ qazı ilə tam qarışdırılır: Sementdən və səhra qumundan yüksək qələvili kalsium hidroksid reaksiyaya girərək həll olunmayan kalsium karbonatlı lil əmələ gətirir və pH-ı davamlı şəkildə aşağı salır. Real vaxt rejimində PH zondları dəqiq pH sabitləşməsi üçün CO₂ qaz axınını avtomatik tənzimləmək üçün PLC-yə siqnalları geri qaytarır.

Addım 3: Buferin çökməsi və məhlulun ayrılması

Neytrallaşdırılmış su keçid çəninə axır; çökdürülmüş karbonat-qum şlamı çənin dibinə çökür. Dövri olaraq qatılaşdırılmış məhlul bərk-maye filtr pres qurğusuna vurulur. Filtr tortu (qarışıq qum və karbonat şlamı) bərk tullantıların utilizasiyası üçün susuzlaşdırılır; filtrat təkrar emal üçün xam su çəninə geri axır.

Addım 4: Son Cilalama və Təmiz Sudan Yenidən İstifadə

Keçid çənindən çıxan supernatant təmizlənmiş su təmiz su hovuzuna axır. Təmizlənmiş su beton qarışdırma ilə təkrar istifadə standartlarına cavab verir, 100% su qapalı dövriyyəsini həyata keçirmək üçün qarışdırıcı maşınların yuyulmasına, aqreqatların yuyulmasına və istehsal xətlərinə geri qaytarılır.

Addım 5: Tam Avtomatik Kilid Nəzarəti

Radar səviyyəölçənləri bütün hovuzlarda maye səviyyələrinə nəzarət edir; PH ötürücüləri, qaz təzyiqi sensorları, nasosun işləmə siqnalları nasos sürətini, CO₂ axınını və məhlulun axıdılması dövrlərini avtomatik tənzimləmək üçün PLC sistemi ilə birləşir. Uzaqdan mobil APP monitorinqi və nasazlıq siqnalı ilə əl/avtomatik ikili iş rejimləri mövcuddur.

Əsas Texniki Üstünlüklər

(1) CO₂-nin dəqiq neytrallaşdırılması, sıfır ikinci dərəcəli çirklənmə, aşağı əməliyyat xərcləri

Natrium hidroksid kimi qələvi kimyəvi əlavələr yoxdur. CO₂ karbonatlaşması stabil karbonat çöküntüləri yaradır, həddindən artıq dozada pH dəyişməsinin qarşısını alır, kimyəvi maddələrin istehlakı xərclərini azaldır.

(2) 50-100μm səhra incə qumu üçün xüsusi anti-lil çökmə dizaynı

Turbulent qarışdırma ilə iki mərhələli reaktor çən divarlarına ultra incə qum yapışmasının qarşısını alır; keçid çəni maili anti-lil dib quruluşunu + vaxtlı şlamın nasos dövrəsini qəbul edir.

(3) Sirkulyasiya edən nasoslar üçün tam tıxanma əleyhinə müdafiə

Nasosun sorma portlarından əvvəl ön filtr ekranları + böyük axın keçidləri olan dəyişən tezlikli dalgıç nasos; zərərsizləşdirmə flokulyasiyası kiçik səhra qumu hissəciklərini daha böyük çökə bilən floklara birləşdirərək, incə hissəciklərin aşınmasını və nasos çarxlarının və boru kəmərinin dirsəklərinin tıxanmasını azaldır.

(4) Yüksək sistem mövcudluğu tenderdə göstərildiyi kimi ≥95%

Bütün islanmış hissələr üçün möhkəm korroziyaya davamlı material konstruksiyası (alkali əleyhinə, lil aşınmasına qarşı); avtomatlaşdırılmış öz-özünə təmizlənmiş məhlulun axıdılması dövrləri adi tullantı su sistemləri ilə müqayisədə əl ilə texniki xidmət tezliyini kəskin şəkildə azaldır. Minimum fasilələrlə uzun xidmət müddəti.

(5) Böyük uyğunluq daşıma qabiliyyəti layihə tələbinə mükəmməl uyğun gəlir

Standart emal suyu axını 30–60m³/saat. 3 dəst 150m³/saat qarışdırma qurğusundan dəyişən pik çirkab su çıxışının öhdəsindən gəlmək üçün 50-500m³/saat tənzimlənən qaz axını.

(6) Tam avtomatlaşdırılmış nəzarətsiz əməliyyat

PLC+HMI yerli idarəetmə + mobil APP uzaqdan real vaxt monitorinqi, nasazlığın özünü diaqnostikası və həyəcan siqnalı.

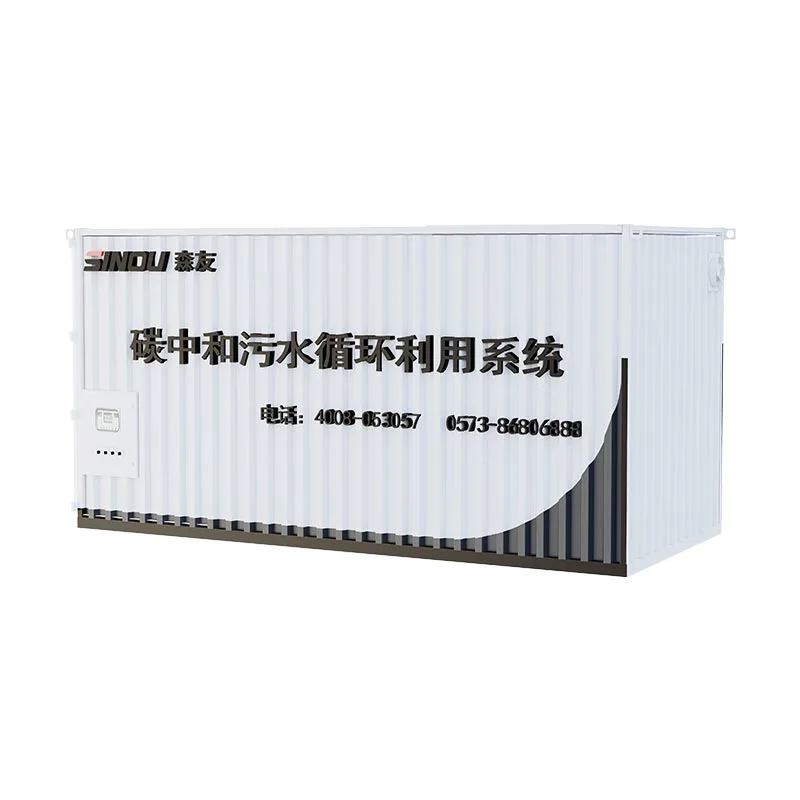

(7) Konteynerləşdirilmiş inteqrasiya edilmiş sürüşmə sxemi

Kompakt əvvəlcədən yığılmış konteyner çərçivəsi. mürəkkəb mülki təməl modifikasiyası olmadan yerində sürətli quraşdırma.

Rəsmi Texniki Parametr Cədvəli

Ümumi Bərpa Sistemi ilə Uyğun Əməkdaşlıq

Bu karbon neytral tullantı su qurğusu bizimlə tam qapalı dövrə resurs regenerasiyası xətti təşkil edirDönər Beton Reclaimer / Vibrasiyalı Beton Reclaimer:

● Qum-çınqıl ayırıcılarından atılan tullantı suları birbaşa bu zərərsizləşdirmə sisteminin xam su çəninə daxil olur;

● Zərərsizləşdirici çöküntüdə tutulmuş 50–100μm ultra incə səhra qumu aqreqat ehtiyatlarına qismən qaytarıla bilər; artıq lil tullantıların həcmini minimuma endirərək aşağı qiymətə bərk tullantıların utilizasiyası üçün filtrlə preslənir;

● Tamamilə təkrar emal edilmiş təmiz su dövriyyəsi mikser yük maşınlarını, yuyucu seperatorları yumaq və betonun qarışığı üçün qidalandırmaq, şirin su alışı istehlakını və ətraf mühitə axıdılma haqlarını azaltmaq;

● Vahid MCC mərkəzi idarəetmə şkafı bütün xətt üzrə koordinasiyalı avtomatik əməliyyat üçün məcmu bərpa qurğusu və tullantı sularının təmizlənməsi sistemi arasında sinxron start-stop blokunu həyata keçirir.

Baxım və Keyfiyyət Təminatına Uyğunluq

● Zəmanət müddəti:Tender zəmanət qaydalarına uyğun olaraq qəbulun başa çatmasından sonra minimum 3 illik tam avadanlıq zəmanəti.

● 2 illik ehtiyat hissələri paketi:Biz iki tam illik fasiləsiz əməliyyatı əhatə edən tam tövsiyə olunan ehtiyat hissələrinin siyahısını təqdim edirik, rəsmi vahid qiymətləri və Səudiyyə Ərəbistanına ehtiyat çatdırılması üçün təsdiq edilmiş vaxt.

● Satışdan sonrakı xidmət:Xarici mühəndisin yerində quraşdırma təlimatı, tam avadanlığın istismara verilməsi, praktiki operator təlim proqramları, saytın işə salınması üçün xüsusi göndərilmiş texniki dəstək heyəti.

● HCC Körfəz Regionu layihəsi üzrə təcrübə keçmişi:Biz yerli sənaye təcrübəsi üçün tender qiymətləndirmə xalını artırmaq üçün Səudiyyə Ərəbistanı və digər GCC dövlətləri üçün mövcud səhra qum-beton zavodunun çirkab sularının zərərsizləşdirilməsi və təkrar emalı qurğuları ilə təsdiqlənmiş arayış nümunələri təqdim edirik.

Məhsul Xüsusiyyətləri

● Suyun PH-ni sabitləşdirmək üçün karbon qazının effektiv neytrallaşdırılması

● Ekoloji cəhətdən təmiz aşağı karbonlu proses, ikinci dərəcəli çirklənmə yoxdur

● Tam avtomatlaşdırılmış uzaqdan ağıllı idarəetmə sistemi

● Sabit zəmanətli keyfiyyətə malik yetkin sənaye texnologiyası

● Aşınma və korroziyaya qarşı komponent materialları xidmət müddətini uzadır

● Aşağı kimyəvi giriş, zavodun uzunmüddətli əməliyyat xərclərini azaldır

● Asan xaricə daşınma və sürətli sahə montajı üçün konteynerləşdirilmiş modul dizayn

Tez-tez verilən suallar

1-ci sual: Bu çirkab su sistemi hansı köməkçi avadanlıqla işləyə bilər?

Cavab: Bu karbon neytrallıq tullantı su sistemi SINOU tərəfindən müstəqil olaraq işlənib hazırlanmışdır ki, bu da bizim tam seriyalı beton təkrar emal avadanlığımızla, o cümlədən fırlanan beton requlyatoru, vibrasiyalı beton relaimeri və qidalandırma kanalları ilə mükəmməl uyğunlaşır. O, qalıq beton və beton yığma zavodlarının yuyulma tullantı suları üçün tam qapalı dövrəli təmizləmə xətti təşkil edir. Bütün avadanlıq dəsti sinxron əlaqə əməliyyatını və asan ümumi idarəetməni həyata keçirən vahid PLC mərkəzi idarəetməsini qəbul edir.

S2: Sistemin tətbiq olunan emal gücü nədir? Böyük qarışdırıcı zavodların tələblərinə cavab verə bilərmi?

A: Bizim standart çirkab su sistemimiz 30 m³/saatdan 60 m³/saata qədər emal gücünə malikdir və bu, çoxsaylı istehsal xətləri olan iri beton zavodlarının suyun təmizlənməsi tələbatını tam ödəyir. Biz, həmçinin müxtəlif bitki miqyalarına uyğunlaşmaq üçün faktiki gündəlik çirkab su çıxışına uyğun olaraq fərdiləşdirilmiş axın dizaynını dəstəkləyirik.

Q3: Avadanlığın tətbiq olunan enerji təchizatı standartı nədir?

A: Sistem 3 fazalı, 380V, 60Hz enerji təchizatı üçün nəzərdə tutulmuşdur və bu, Səudiyyə Ərəbistanında və digər Körfəz regionlarında geniş istifadə olunan sinxron generator enerji təchizatı ilə tamamilə uyğundur. Elektrik komponentləri sabit işləməyi təmin etmək üçün generator dəstlərinin qeyri-sabit gərginliyi üçün optimallaşdırılmışdır.

S4: Sistem səhra qumunda 100μm-dən aşağı olan incə hissəcikləri necə müalicə edir?

A: Biz çox mərhələli filtrasiya, laxtalanma və cazibə çöküntüsünün birləşmiş prosesini qəbul edirik. Birincisi, çox qatlı dəqiq filtr ekranları ən incə qumları kəsir; sonra qarışdırma avadanlığı səpələnmiş mikrohissəcikləri böyük floklara toplamaq üçün tullantı suyu koaqulyantla qarışdırır.

Üfüqi sedimentasiya çənində təbii çöküntüdən sonra qalıq kiçik hissəciklər nasosun ön filtri tərəfindən tutulur. Nəhayət, tərkibində incə qum olan bütün lil sızma olmadan 100μm-dən aşağı hissəciklərin tam utilizasiyasını həyata keçirərək dərin susuzlaşdırma üçün filtr presinə nəql edilir.

5-ci sual: Nə üçün məhlul hidrosiklon və maili boru sedimentasiya çənini qəbul etmir?

A: Səhra incə qumunun faktiki iş şəraiti və SINOU-nun yetkin texniki marşrutu ilə birlikdə biz hidrosiklon və maili boru strukturlarını ləğv edirik. Böyük həcmli üfüqi sedimentasiya çəni, hidravlik saxlama müddətini uzadan və ultra incə qumun kifayət qədər çökməsini təmin edən tam zamanlı qarışdırıcı qurğularla təchiz edilmişdir.

Bu dizayn avadanlığın strukturunu sadələşdirir, nasazlıq nöqtələrini və gündəlik təmir iş yükünü azaldır və sərt səhra mühitlərində uzunmüddətli fasiləsiz əməliyyat üçün daha uyğundur.

6-cı sual: Çöküntülərin çənlərdə və hovuzlarda yığılmasının qarşısını almaq üçün hansı tədbirlər görülür?

A: Biz çoxlu anti-çöküntü tədbirləri görürük. Bütün su çənləri ölü küncləri olmayan yamaclı konus-dib quruluşunu qəbul edir və daxili divar anti-stick və aşınmaya davamlı örtüklə örtülmüşdür. Su hövzəsinin daim dinamik şəkildə axmasını təmin etmək üçün hər bir çən xüsusi qarışdırma cihazları ilə təchiz edilmişdir.

Eyni zamanda, sistem maye palçıq səviyyəsinin monitorları və avtomatik palçıq boşaltma klapanları ilə təchiz edilmişdir ki, bunlar mütəmadi olaraq filtr presinə çamur axıdılır. Çöküntünün uzunmüddətli çökməsinin və sıxılmasının qarşısını alır.

S7: Böyük miqdarda incə qumun səbəb olduğu su nasoslarının tıxanma problemini necə həll etmək olar?

A: Pompanın tıxanmasına qarşı bir çox qorunma tədbirləri var. Birincisi, müxtəlif əşyaların və yığılmış palçığın qarşısını almaq üçün nasosun girişində çox mərhələli filtrlər quraşdırılır.

İkincisi, biz SINOU-nun öz tərəfindən hazırlanmış hidravlik keramika dalgıç nasosundan istifadə edirik, böyük axın keçidləri və əla aşınmaya qarşı performansı var ki, bu da incə hissəciklər tərəfindən ilişib qalmaq asan deyil.

Bundan əlavə, nasos dib çöküntüsünü qarışdırmağa başlamazdan əvvəl qarışdırma cihazı əvvəlcədən işləyəcək, palçığın ani əmilməsinin və tıxanmasının qarşısını alır. Sistem həmçinin anormal şəraitdə maşını avtomatik dayandırmaq üçün həddindən artıq yüklənmə və dayanma mühafizəsinə malikdir.

8-ci sual: İncə qum boru kəmərinin və avadanlıqların ciddi aşınmasına səbəb olacaqmı?

A: Kanalizasiya və incə qumla təmasda olan bütün axın keçirən hissələr yüksək aşınmaya davamlı materiallardan hazırlanmışdır. Boru kəmərlərinin və çənlərin daxili divarı aşınmaya qarşı örtüklə işlənir.

Əvvəlcədən süzülmə prosesi ilə birlikdə suda sərbəst incə qumun tərkibi xeyli azalır ki, bu da bütün sistemin aşınma dərəcəsini effektiv şəkildə azaldır və xidmət müddətini uzadır.

S9: Bütün avadanlıq dəsti üçün qarışdırma sistemlərini təchiz etmək lazımdırmı? Onların funksiyaları nədir?

A: Qarışdırma sistemləri bütün çənlər və hovuzlar üçün standart konfiqurasiyalardır. Su toplama çəni və konsentrasiya çənindəki qarışdırıcılar incə qumun çökməsinin və sıxılmasının qarşısını alır; reaksiya çənindəki qarışdırıcılar zərərsizləşdirmə və flokulyasiya effektini təmin etmək üçün karbon qazının, koaqulyantın və çirkab suyun tam qarışmasını təmin edir.

Tam avtomatik əməliyyatı həyata keçirmək üçün bütün qarışdırıcı qurğular nasoslar və palçıq boşaltma klapanları ilə bağlanır.

S10: Niyə çamur müalicəsi üçün filtr presini seçirsiniz? Üstünlükləri nələrdir?

A: Filtr presi terminal lil atılması üçün əsas avadanlıqdır. O, tərkibində çox incə qum olan yüksək konsentrasiyalı palçığı quru palçıq tortlarına sıxaraq bərk-mayenin hərtərəfli ayrılmasını həyata keçirə bilər. Filtrat, sıfır çirkab sularının axıdılmasına nail olmaq üçün təkrar emal üçün ön hissədəki hovuza geri axır.

Tam avtomatik filtr presi qarışdırıcı qurğuların davamlı istehsalı üçün optimal seçim olan böyük lilin emal gücü və sabit performansı ilə nəzarətsiz işləməyi dəstəkləyir.

S11: Çirkab suların pH-nın neytrallaşdırılması üçün hansı texnologiyadan istifadə olunur? İkinci dərəcəli çirklənmə varmı?

A: Bu sistem bizim əsas karbon neytrallığı həllimiz olan karbon qazının zərərsizləşdirilməsi texnologiyasını qəbul edir. Sement çirkab sularının tərkibindəki qələvi maddələr CO₂ ilə reaksiyaya girərək su və zərərsiz karbonat çöküntüsü əmələ gətirir.

Bütün proses zamanı heç bir kaustik soda və digər kimyəvi maddələr əlavə olunmur, buna görə də Körfəz regionunda ətraf mühitin mühafizəsi üzrə yerli standartlara cavab verən ikinci dərəcəli çirklənmə yoxdur.

S12: Təkrar emal edilmiş suyun pH diapazonu nədir? Beton istehsalı üçün təkrar istifadə edilə bilərmi?

Cavab: Qarışdıran qurğulardan alınan xam qələvi çirkab sularının pH dəyəri 12,5~13 təşkil edir. CO₂ zərərsizləşdirildikdən sonra tullantı suyunun pH-ı 6,5 ilə 8,5 arasında sabit şəkildə idarə olunur.

Təkrar emal edilmiş su beton qarışdırma və mikser maşınlarının təmizlənməsi üçün suyun keyfiyyət standartlarına tam cavab verir və birbaşa istehsal linkində təkrar istifadə edilə bilər.

13-cü sual: Çirkab su sisteminin gündəlik təmiri nədir? Baxım çətindir?

A: Ümumi baxım işi sadədir. Gündəlik işə əsasən nasosların və qarışdırıcıların iş vəziyyətinin yoxlanılması, filtr ekranlarının yoxlanılması və əks yuyulmanın aparılması, maye səviyyəsinin və pH məlumatlarının müşahidə edilməsi daxildir.

Həftəlik və aylıq texniki qulluq yağlama, alətin kalibrlənməsi və boltların bərkidilməsinə diqqət yetirir. Biz tam iyerarxik texniki xidmət planını tərtib etmişik və istismar və texniki xidmət personalı peşəkar təlimdən sonra tez işə başlaya bilər.

14-cü sual: Avadanlığın tövsiyə olunan texniki xidmət dövrü nədir?

A: Biz beş səviyyəli texniki xidmət idarəetməsini qəbul edirik: gündəlik yoxlama, həftəlik müntəzəm texniki qulluq, aylıq qismən əsaslı təmir, rüblük komponent yoxlaması və illik tam sistemin əsaslı təmiri. Filtr ekranları, filtr örtükləri, nasos möhürləri və qarışdırıcı bıçaqlar kimi köhnəlmiş hissələrin dəqiq dəyişdirmə dövrləri var ki, bu da avadanlığın ümumi işləmə sürətini 95% -dən yuxarı effektiv şəkildə təmin edə bilər.

S15: Avadanlığın zəmanət müddəti nə qədərdir? Satışdan sonra hansı dəstək təmin edilə bilər?

A: Çirkab su sisteminin bütün dəsti 3 illik tam zəmanətə malikdir. Biz xaricdə yerində quraşdırma təlimatı, avadanlıqların istismara verilməsi və peşəkar operator təlimi təqdim edirik. İki illik istismar müddəti üçün ehtiyat hissələrinin tam siyahısı avadanlıqla birlikdə verilir və biz ehtiyat hissələrin Körfəz regionuna sürətli çatdırılmasına zəmanət veririk.

S16: Sistem nəzarətsiz əməliyyat həyata keçirə bilərmi?

A: Bəli. Bütün sistem qarışdırma, su nasosu, palçıq boşaldılması və filtr preslənməsinin tam avtomatik əlaqəsi ilə PLC + HMI ağıllı idarəetməni qəbul edir. O, real vaxt rejimində uzaqdan monitorinqi və nasazlıq siqnalını dəstəkləyir, 24 saat nəzarətsiz fasiləsiz əməliyyatı həyata keçirir və bu, zavod üçün əmək xərclərinə xeyli qənaət edir.

17-ci sual: Ənənəvi çirkab suların təmizlənməsi avadanlığı ilə müqayisədə bu sistemin üstünlükləri hansılardır?

A: Birincisi, mükəmməl anti-çöküntü və anti-tıkanma dizaynı və daha yüksək avadanlıq işləmə sürəti ilə səhra ultra incə qumunun ağrı nöqtələrini hədəfləyir.

İkincisi, karbon qazının zərərsizləşdirilməsi texnologiyası kimyəvi məsrəflərə qənaət edir və ekoloji cəhətdən təmizdir.

Üçüncüsü, avadanlığın strukturu hidrosiklonlar kimi lazımsız vahidlər olmadan sadələşdirilmişdir, buna görə də nasazlıq dərəcəsi və uzunmüddətli texniki xidmət xərcləri daha aşağıdır.

Bundan əlavə, kompakt tərtibat daşınma və yerində quraşdırma üçün əlverişlidir.
